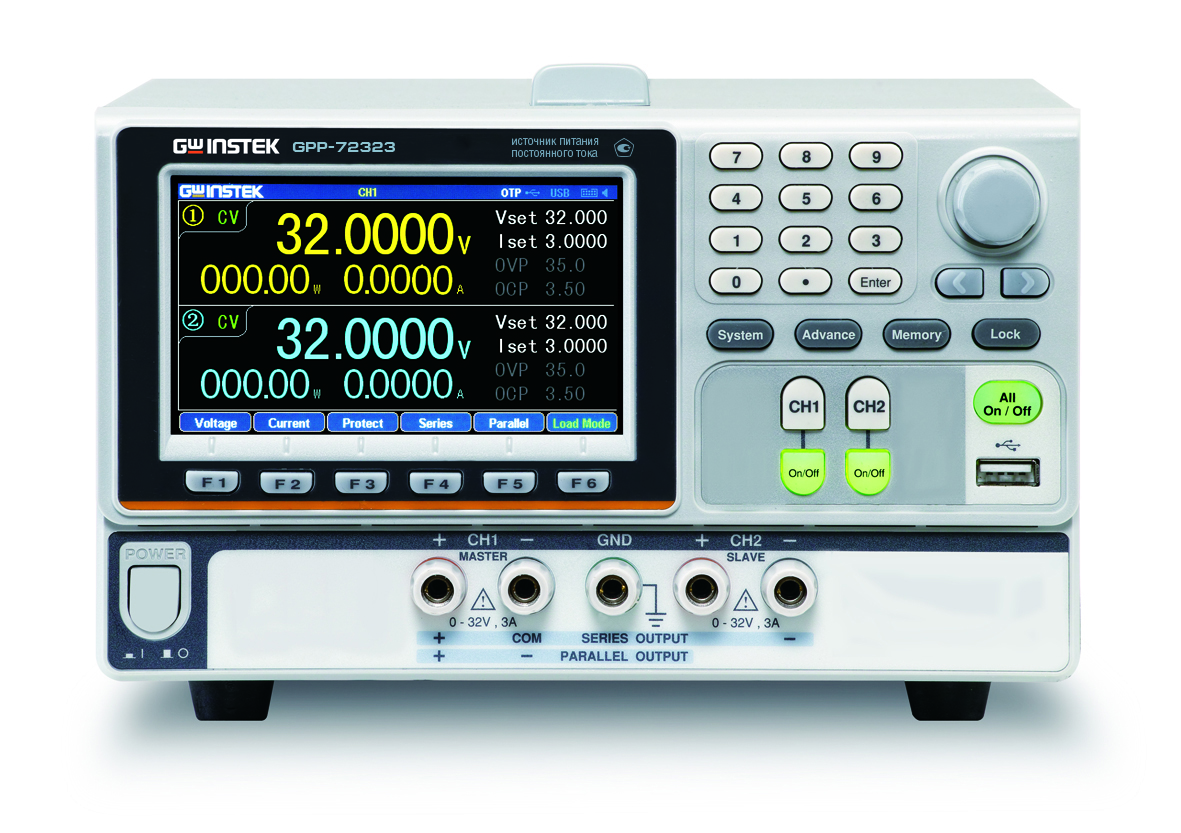

GPP-72323 (GPIB) источник питания

Артикул: 420129
Модель: GPP-72323 (GPIB)
Гарантия: 12 мес.
Госреестр РФ: 75131-19
Межповерочный интервал: 12 мес.
Бренд: GOOD WILL Instek

Цена:

118 038 Р

Доступен для заказа

Добавить к сравнению

Мы предложим лучшую цену!

Особенности источника питания GPP-72323 (GPIB):

1/2/3/4 выходных канала в зависимости от модели;

Нестабильность от 0,01 %; пульсации 350 мкВ ср. кв., 2 мА ср. кв.;

Дискретность индикации: 0,1 мВ; 0,1 мА;

Режимы стабилизации тока напряжения, сопротивления;

Функция поглощения мощности с режимами CV, CC, CR (до 100 Вт в зависимости от модели);

Последовательное и параллельное соединение первого и второго канала (у многоканальных моделей); автотрекинг; 2-х полярный выход;

Память для записи последовательностей, задержек, настроек регистратора;

Встроенные 8 шаблонов выходного сигнала;

Аналоговое управление включения выхода;

Защита от перегрузки и переполюсовки, перегрева;

Электронное отключение нагрузки;

Цветной ЖК-дисплей (6 разрядные индикаторы тока и напряжения);

Малошумящий вентилятор охлаждения с терморегулировкой;

Интерфейсы USB, RS-232, LAN, GPIB.

Технические характеристики источника питания GPP-72323:

GPP-71326

0...32 В 0...6А

GPP-72323

0...32 В 0...3А

0...64В 0...3 А

0...32 В 0...6 А

GPP-73323

0...32 В 0...3А

1.8V/2.5V/3.3V/5V 5А

0...64В 0...3 А

0...32 В 0...6 А

GPP-74323

0...32 В

0...5 В

0...15 В

0...64 В

0...32 В

0...3А

0...1 А

0...3 А

0...6 А

Стабилизация напряжения (канал 1,2,3,4 кроме канала 3 GPP-73323)

Нестабильность

При изменении напряжения питания:
± (0,01 % + 3 мВ )
При изменении тока нагрузки:
± (0,01 % + 3 мВ) при номинальном токе > 3 А;
± (0,02 % + 5 мВ) при номинальном токе > 3 А

Пульсации (5 Гц…1 МГц)

≤ 1 мВ_ср.кв

Время установления

≤ 50 мкс (50 %-изменение нагрузки, мин. ток 0,5 А)

Стабилизация тока (канал 1,2,3,4 кроме канала 3 GPP-73323)

Нестабильность

При изменении напряжения питания: ≤ (0,2 % + 3 мА )
При изменении напряжения на нагрузке: ≤ (0,2 % + 3 мА)

Пульсации (5 Гц…1 МГц)

≤ 3 мВ_ср.кв

Автотрекинг (канал 1; канал 2)

Погрешность трекинга

≤ (0,1 % + 10 мВ) без нагрузки, от показаний ведущего источника;
≤ 100 мВ с нагрузкой

Погрешность при параллельном соединении

При изменении напряжения питания: ≤ (0,01 % + 3 мВ )
При изменении тока нагрузки: ≤ (0,01 % + 3 мВ) при номинальном токе ≤ 3 А; ≤ (0,02 % + 5 мВ) при номинальном токе > 3 А

Погрешность при последовательном соединении

При изменении напряжения питания: ≤ (0,01 % + 5 мВ )
При изменении тока нагрузки: ≤ 100 мВ

Канал 3 (GPP-73323)

Нестабильность

При изменении напряжения питания: ≤ 3 мВ
При изменении тока нагрузки: ≤ 5 мВ

Пульсации (5 Гц…1 МГц)

2 мВ_ср.кв

Входные параметры

Напряжение на нагрузке

1…33 В

Ток в нагрузке

0…6,2 A (GPP-71326)
0…3,2 A (GPP-72323 GPP-73323, GPP-74323)

Потребляемая мощность

0…100 Вт (GPP-71326)
0…50 Вт (GPP-72323 GPP-73323, GPP-74323)

Режим стабилизации напряжения (CV)

Диапазон установки (канал 1, канал 2)

1,5 В…33 В

Погрешность установки

± (0,1% *U уст + 30 мВ)

Дискретность установки

10 мВ

Режим стабилизации силы тока (CC)

Диапазон установки (канал 1, канал 2)

0…6,2 A (GPP-71326)
0…3,2 A (GPP-72323 GPP-73323, GPP-74323)

Погрешность установки

± (0,3% * I уст + 10 мА)

Дискретность установки

1 мА

Режим стабилизации электрического сопротевления (CR)

Диапазон установки (канал 1, канал 2)

1 Ом…1 кОм

Погрешность установки

±(3% * R уст + 1 Ом), при U ≥ 0,1 В, I≥ 0,1 А

Дискретность установки

1 Ом

Цифровой индикатор

Формат индикации

4,3״ цветной ЖК-дисплей, 6 разрядов

Дискретность индикации

0,1 мВ, 0,1 мА

Погрешность установки и индикации напряжения

± (0,03 % + 10 мВ)

Погрешность установки и индикации тока

± (0,03 % + 10 мА)

Изоляция

Корпус - выход

≥ 20 МОм (напряжение испытания 500 В постоянного)

Корпус - сеть

≥ 30 МОм (напряжение испытания 500 В постоянного)

Общие данные

Интерфейс (стандартно)

RS-232, USB, LAN, Ext I/O (опция: «GPIB» - заводская установка)

Индикатор

Графический цветной ЖК- дисплей (TFT), диагональ 11см, («вольтметр»-5 разрядов/ «амперметр» -6 разрядов), до 7 типов форматов отображения.

Напряжение питания

100 / 120 / 220 В (+ 10 %) / 230 В (+ 10 %, - 6 %), 50 / 60 Гц

Габаритные размеры

213 х 145 х 312 мм

Масса

7,5 кг

Модель	Независимый режим				Последовательное соединение	Паралельное соединение
	Канал 1	Канал 2	Канал 3	Канал 4	Канал 1.2	Канал 1.2
GPP-71326	0...32 В 0...6А	-	-	-	-	-
GPP-72323	0...32 В 0...3А	0...32 В 0...3А	-	-	0...64В 0...3 А	0...32 В 0...6 А
GPP-73323	0...32 В 0...3А	0...32 В 0...3А	1.8V/2.5V/3.3V/5V 5А	-	0...64В 0...3 А	0...32 В 0...6 А
GPP-74323	0...32 В	0...32 В	0...5 В	0...15 В	0...64 В	0...32 В
	0...3А	0...3А	0...1 А	0...1 А	0...3 А	0...6 А
Характеристики	Параметр			Значение
Режим источника питания
Стабилизация напряжения (канал 1,2,3,4 кроме канала 3 GPP-73323)	Нестабильность			При изменении напряжения питания: ± (0,01 % + 3 мВ ) При изменении тока нагрузки: ± (0,01 % + 3 мВ) при номинальном токе > 3 А; ± (0,02 % + 5 мВ) при номинальном токе > 3 А
	Пульсации (5 Гц…1 МГц)			≤ 1 мВ_ср.кв
	Время установления			≤ 50 мкс (50 %-изменение нагрузки, мин. ток 0,5 А)
Стабилизация тока (канал 1,2,3,4 кроме канала 3 GPP-73323)	Нестабильность			При изменении напряжения питания: ≤ (0,2 % + 3 мА ) При изменении напряжения на нагрузке: ≤ (0,2 % + 3 мА)
	Пульсации (5 Гц…1 МГц)			≤ 3 мВ_ср.кв
Автотрекинг (канал 1; канал 2)	Погрешность трекинга			≤ (0,1 % + 10 мВ) без нагрузки, от показаний ведущего источника; ≤ 100 мВ с нагрузкой
	Погрешность при параллельном соединении			При изменении напряжения питания: ≤ (0,01 % + 3 мВ ) При изменении тока нагрузки: ≤ (0,01 % + 3 мВ) при номинальном токе ≤ 3 А; ≤ (0,02 % + 5 мВ) при номинальном токе > 3 А
	Погрешность при последовательном соединении			При изменении напряжения питания: ≤ (0,01 % + 5 мВ ) При изменении тока нагрузки: ≤ 100 мВ
Канал 3 (GPP-73323)	Нестабильность			При изменении напряжения питания: ≤ 3 мВ При изменении тока нагрузки: ≤ 5 мВ
	Пульсации (5 Гц…1 МГц)			2 мВ_ср.кв
Режим нагрузки электронной
Входные параметры	Напряжение на нагрузке			1…33 В
	Ток в нагрузке			0…6,2 A (GPP-71326) 0…3,2 A (GPP-72323 GPP-73323, GPP-74323)
	Потребляемая мощность			0…100 Вт (GPP-71326) 0…50 Вт (GPP-72323 GPP-73323, GPP-74323)
Режим стабилизации напряжения (CV)	Диапазон установки (канал 1, канал 2)			1,5 В…33 В
	Погрешность установки			± (0,1% *U уст + 30 мВ)
	Дискретность установки			10 мВ
Режим стабилизации силы тока (CC)	Диапазон установки (канал 1, канал 2)			0…6,2 A (GPP-71326) 0…3,2 A (GPP-72323 GPP-73323, GPP-74323)
	Погрешность установки			± (0,3% * I уст + 10 мА)
	Дискретность установки			1 мА
Режим стабилизации электрического сопротевления (CR)	Диапазон установки (канал 1, канал 2)			1 Ом…1 кОм
	Погрешность установки			±(3% * R уст + 1 Ом), при U ≥ 0,1 В, I≥ 0,1 А
	Дискретность установки			1 Ом
Общие данные
Цифровой индикатор	Формат индикации			4,3״ цветной ЖК-дисплей, 6 разрядов
	Дискретность индикации			0,1 мВ, 0,1 мА
	Погрешность установки и индикации напряжения			± (0,03 % + 10 мВ)
	Погрешность установки и индикации тока			± (0,03 % + 10 мА)
Изоляция	Корпус - выход			≥ 20 МОм (напряжение испытания 500 В постоянного)
	Корпус - сеть			≥ 30 МОм (напряжение испытания 500 В постоянного)
Общие данные	Интерфейс (стандартно)			RS-232, USB, LAN, Ext I/O (опция: «GPIB» - заводская установка)
	Индикатор			Графический цветной ЖК- дисплей (TFT), диагональ 11см, («вольтметр»-5 разрядов/ «амперметр» -6 разрядов), до 7 типов форматов отображения.
	Напряжение питания			100 / 120 / 220 В (+ 10 %) / 230 В (+ 10 %, - 6 %), 50 / 60 Гц
	Габаритные размеры			213 х 145 х 312 мм
	Масса			7,5 кг
