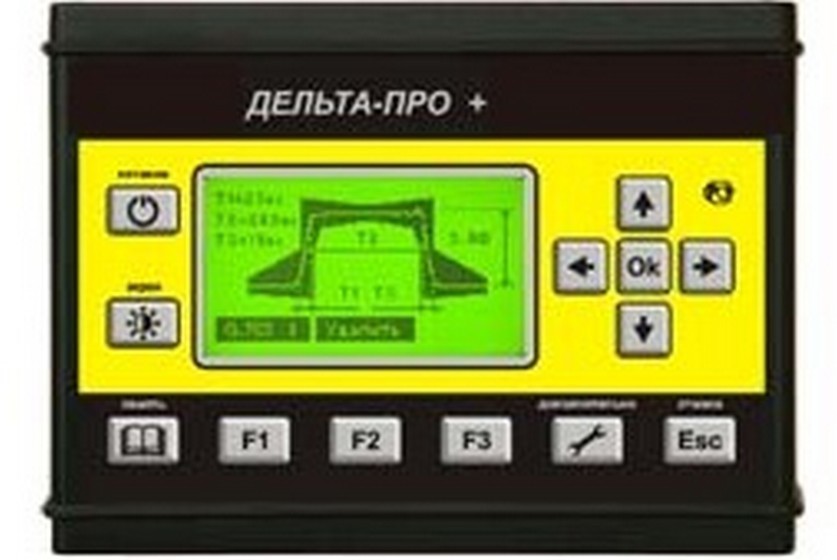

Измеритель параметров кабельных линий Дельта-ПРО+ предназначен для измерения в полевых и стационарных условиях параметров симметричных кабелей связи и проведения анализа сигналов на контрольных выходах оборудования цифровых систем передачи.
В состав Дельта-ПРО+ входит импульсный рефлектометр, который обеспечивает визуальное определение неисправностей кабеля и расстояния до них.
Прибор рекомендуется применять при строительстве, установке, эксплуатации и ремонте систем цифрового уплотнения xDSL (ADSL/ADSL2/ADSL2+/SHDSL/SHDSL.bis), линейных трактов субпервичных и первичных цифровых систем передачи, а также для проверки строительных длин кабелей на заводе-изготовителе.
Легкий герметичный корпус из алюминиевого профиля 170х170х90 мм. Вес 1,5 кг. 4 сменных аккумулятора Ni-MH, AA, 1,2 В* 2,3 АЧ на 5 часов непрерывной работы.
Может работать отдельно и в комплекте с Генератором Дельта. Прост в управлении
Частотные измерения:
Измеритель частотных параметров кабельных линий функционально состоит из генератора, приемника и комплекта измерительных проводов.
Генератор:
Генератор формирует на нагрузке 120 ± 6 Ом измерительный сигнал с параметрами, перечисленными в таблицах:
Общие технические характеристики генератора
| Параметр | Значения |
| Выход генератора | симметричный |
| Выходное сопротивление | 120 ± 6 Ом |
| Затухание асимметрии | не более -40 дБ |
Технические характеристики генератора в режиме xDSL
| Параметр | Значения |
| Выходной уровень (что соответствует) | 1,95 ± 0,12 В (8 ± 0,5 дБн) (0 дБн соответствует напряжению 0,775 В) |
| Тип выходного сигнала | гармонический |
| Опорные частоты (*), кГц Шаг выбора частоты | 8192, 4096, 2048, 1024, 512, 256, 128, 64, 32 1 кГц |
| Допустимая погрешность установки частоты | ±0,05% |
(*) Пользователь может изменять список опорных частот путем добавления новых частот.
Характеристики генератора в режиме анализатора потока Е1
| Параметр | Значения |
| Выходной уровень | 3 ± 0,3 В |
| Форма выходного сигнала | в соответствии с рекомендацией G.703 |
| Девиация частоты генератора | ± 127 Гц |
| Синхронизация | внутренняя, восстановленная |
| Режим работы | терминал / транзит |
| Линейный код | AMI, HDB3 |
| Формируемые тестовые последовательности | ПСП (2N–1) бит (N=6, 9, 11, 15, 20, 23) «все 0», «все 1», пользовательская, инверсия |
| Структура потока | неструктурированный, ИКМ-31, ИКМ-30 |
| Вставка ошибок | кодовые, битовые, FAS, MFAS, CRC, E-bit |
| Имитация аварий и состояний | LOS, AIS, LOF, LOM, RDI, MRDI |
| Время имитации аварий | непрерывно |
| Режим искусственного ввода ошибок | 1 ошибка в секунду, 1*10N (N=-3,-4,-5,-6,-7) |
| Служебные каналы | Программируемые S-биты и CAS слова |
Приемник обеспечивает технические характеристики, приведенные в таблицах:
Общие технические характеристики приёмника
| Параметр | Значения |
| Вход приемника | симметричный |
| Входное сопротивление | 120 ± 6 Ом > 5 кОм |
| Затухание асимметрии | не более -40 дБ |
Технические характеристики приемника в режиме xDSL
| Параметр | Значения |
| Опорные частоты(**), кГц | 8192, 4096, 2048, 1024, 512, 256, 128, 64, 32 |
| Шаг выбора частоты | 1кГц |
| Диапазон измеряемых уровней | от -100 до +1 дБо (0 дБо = 8 дБн) |
| Погрешность измерения нулевого уровня | не более ± 1 дБ |
| Погрешность измерения в диапазоне: –50 … 0 дБ –80 … –50 дБ –100 … –80 дБ | не более ± 1 дБ не более ± 2 дБ не более ± 4 дБ |
| Полоса пропускания входного сигнала сигнала по уровню – 3дБ | не более 0,5 % от рабочей частоты |
| Уровень собственных шумов прибора (без внешних проводов приемника и генератора) | не более -100 дБо |
(**) Пользователь может добавлять опорные частоты или произвольно менять частоту приемника. Метрологические характеристики гарантируются на опорных частотах.
Технические характеристики приемника в режиме измерения спектра внешних помех «ШУМ»
| Параметр | Значения |
| Диапазон частот | от 32 кГц до 8 МГц |
| Диапазон измеряемых уровней | от -60 до +1 дБо (0 дБо = 8 дБн) |
| Шаг 64 - 8832 кГц | 64 кГц |
| Шаг 32 - 4416 кГц | 32 кГц |
| Шаг 16 - 2208 кГц | 16 кГц |
| Шаг 8 - 1104 кГц | 8 кГц |
Технические характеристики приемника в режиме анализатора потока Е1
| Параметр | Значения |
| Входное усиление, дБ | автоусиление |
| Форма входного сигнала | в соответствии с рекомендацией G.703 |
| Синхронизация | внутренняя, восстановленная |
| Режим работы | терминал / транзит |
| Анализируемые тестовые последовательности | ПСП (2N–1) бит (N=6, 9, 11, 15, 20, 23) «все 0», «все 1», пользовательская, инверсия |
| Структура потока | неструктурированный, ИКМ-31, ИКМ-30 |
| Обнаружение ошибок | кодовые, битовые, FAS, MFAS, CRC, E-bit |
| Обнаружение аварий и состояний | LOS, AIS, LOF, LOM, RDI, MRDI |
| Диапазон контролируемых значений коэффициента ошибок | От 10-2 до 10-10 |
| Диапазон счета числа текущих ошибок | От 0 до 99999999 |
| Параметр | Значения |
| Верхние значения диапазонов измеряемых расстояний, м (при коэффициенте укорочения 1,5) | 50, 100, 200, 300, 500, 1000, 3000, 5000, 10000, 20000, 30000 |
| Нижнее значение измеряемого расстояния (при коэффициенте укорочения 1,5), м | 0,2 |
| Мертвая зона не более (при коэффициенте укорочения 1,5), м | 0,2 |
| Пределы допускаемой погрешности определения расстояния (при коэффициенте укорочения 1,5), м | 0,2 |
| Перекрываемое затухание не менее, дБ | 96 |
| Длительность зондирующего импульса, нс | 16 ÷ 32768 |
| Выходное сопротивление, Ом | 120 ± 6 |
| Частота следования калибровочных меток, кГц | 1024 ± 0,5 |
| Параметр | Значения |
| Габаритные размеры, мм | 140 х 170 х 90 |
| Вес, кг | 1,6 |
| Время работы от АКБ | не менее 5 часов (без подсветки) |
| № | Наименование | Количество |
| 1 | Измеритель параметров кабельных линий с анализатором потока E1 – для DSL/Е1 магистралей Дельта-ПРО+ VDSL | 1 |
| 2 | Зарядно-питающее устройство ЗПУ-12/0,5 | 1 |
| 3 | Комплект измерительных проводов | 1 |
| 4 | Нагрузочный резистор 120 Ом | 10 |
| 5 | Аккумулятор Ni-MH, AA, 1,2 В; 2,1 АЧ | 4 |
| 6 | Компакт-диск с программным обеспечением | 1 |
| 7 | Сумка для переноски | 1 |
| 8 | Руководство по эксплуатации | 1 |
