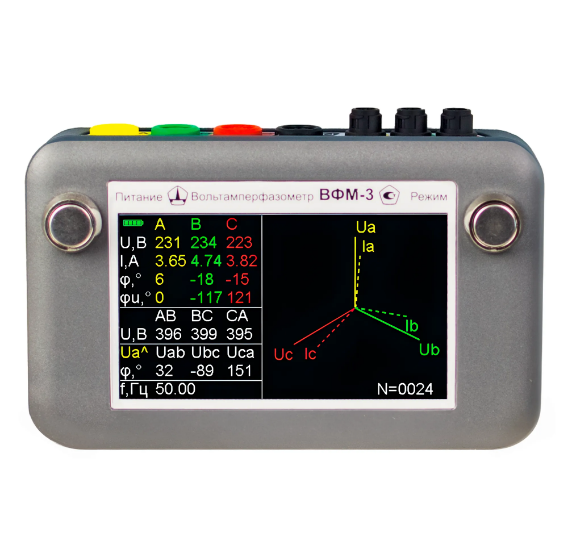

Каталог продукции Измерительные приборы и испытательное оборудование для энергетики Вольтамперфазометры ВФМ-3 Трехфазный вольтамперфазометр
Вольтамперфазометр ВФМ-3 предназначен для одновременного измерения действующего значения трех фазных и трех линейных напряжений, силы переменного тока в трех цепях с одновременным вычислением активной, реактивной и полной мощностей в цепи, измерения частоты, угла сдвига фаз между фазными и линейными напряжениями, между токами и напряжениями, а также вывода векторной диаграммы напряжений и токов в трехфазных системах.
Имеет встроенную функцию счетчика электроэнергии.
ВФМ-3 может применяться при комплексных испытаниях защит генераторов, трансформаторов, линий, в цепях трансформаторов тока и напряжения, наладке фазочувствительных схем релейной защиты, для проверки правильности подключения счетчиков электроэнергии.
Отличительные особенности прибора
| Параметр | Значение |
| Диапазон измерения | |
| действующего значения напряжения переменного тока, В | 0...460.0 |
| действующего значения силы переменного тока, А | 0...30.00 |
| угла сдвига фаз между напряжением и напряжением, током и током, напряжением и током, град | -180...+180 |
| активной (реактивной) мощности, Вт (вар) | 0...13800 |
| частоты напряжения и силы переменного тока, Гц | 45...65 |
| Предел допускаемой относительной погрешности измерения | |
| Действующего значения напряжения переменного тока | ± [0,2+0,01(Uк /Uи -1)]% |
| Действующего значения силы переменного тока | ± [1+0,005(Iк /Iи -1)]% |
| Частоты напряжения и силы переменного тока | ± 0,1% |
|
Предел допускаемой погрешности измерения угла сдвига фаз между напряжением и током (при напряжении не менее 30 В и силе тока не менее 100 мА), град |
± 1 |
| Входное сопротивление каналов напряжения, MОм, не менее | 1 |
| Максимальный диаметр провода, охватываемого клещами, мм | 8 |
| Прибор определяет порядок чередования фаз в трехфазной системе | |
| Связь с ПК | USB – интерфейс |
| Питание от четырех аккумуляторов или элементов питания габарита АА | |
| Время непрерывной работы от полностью заряженных аккумуляторов емкостью 2500 мАч | 8 часов |
| Масса без принадлежностей, не более | 0,3 кг |
| Масса с принадлежностями | 2.5 кг |
| Габариты сумки для переноски, не более | 290х225х250 мм |
| Прибор предназначен для эксплуатации в следующих условиях | |
| температура окружающей среды | -20...+55 °С |
| относительная влажность воздуха (без конденсации влаги), не более | 80 % при 25 °С |
| атмосферное давление | 84...106,7 кПа |
| Индикация измеренных значений – на экране жидкокристаллического цветного дисплея диагональю 4.3" разрешением 480х272 пиксел | |
| № | Наименование | Количество |
| 1 | Вольтамперфазометр ВФМ-3 | 1 |
| 2 | Токовые клещи со шнуром для подключения | 3 |
| 3 | Щуп типа "крокодил" с проводами для измерения напряжения | 4 |
| 4 | Блок питания | 1 |
| 5 | Руководство по эксплуатации и паспорт | 1 |
| 6 | Сумка для переноски прибора и принадлежностей | 1 |
| Артикул: | Фото: | Наименование: | Цена: | ||
| 1. | 308531 |  | Удлиненный щуп типа «крокодил» длиной 125 мм (4шт.) | 14 640 Р | |
| 2. | 308533 |  | Удлиненный щуп типа «пинцет» длиной 125 мм (4шт.) | 10 080 Р | |
| 3. | 308534 |  | Удлиненный щуп типа «прокол» (4шт.) | 19 320 Р | |
| 4. | 308532 |  | Штыревой щуп (4шт.) | 4 440 Р | |
| 5. | 308530 |  | Щуп типа «крокодил» с шириной губок 4 мм (4шт.) | 6 240 Р | |
| 6. | 311552 |  | Магнитные щупы 6,8 мм — для вольтамперфазометра ВФМ-3 | 14 640 Р |
